挠性阀(气动胶管阀)是一种设计构思新颖、结构简单、工作可靠、应用面广的新型阀门。挠性阀由阀体、橡胶管和密封条三个部件组成。胶管由上下阀体保护,密封条承担两个半阀体结合面的密封。
一.产品特点 :
1. 无泄漏:控制介质空间和阀门通道完全隔离,不存在内外泄漏。
2. 含杂关闭:依靠橡胶管挠性变形实现启闭,即使流体介质中含固体颗粒或纤维杂质也不会阻塞,均可完全迅速地将其包裹关闭。
3. 适用面广:结构简单,仅三个部件,可替代体积大、结构复杂的气动、电动阀门,尤其适用有防爆要求的场合。
4. 高效长寿:独特的含增强帘布的橡胶管,耐疲劳设计,能经受高频率的启闭作业,耐磨、防腐,具有很长的使用寿命。
5. 安装简单:阀门安装无方向性,使用前管道无需清洗,安装不需密封垫,一旦将橡胶管套损坏,更换简单迅速。
6. 控制方便:根据需要可实现就地或远距离自动化操作控制

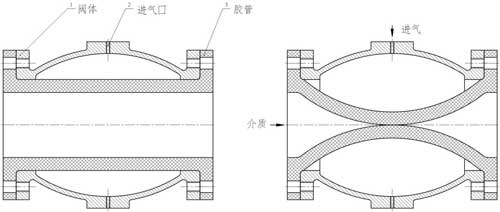

二.结构示意图:

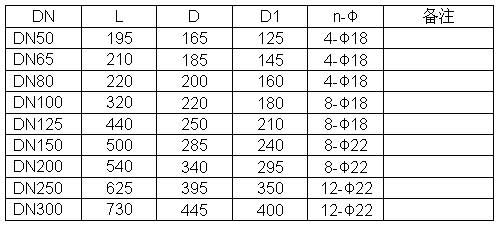

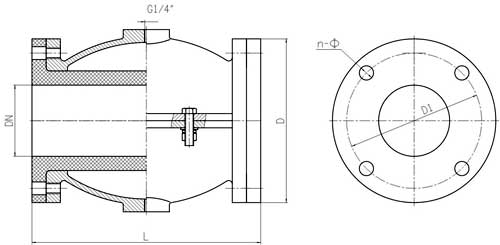

三.安装连接尺寸:
注:法兰连接尺寸按国标PN10/PN16,也可以按用户要求制造。请在订货时注明。阀体有灰铸铁、球墨铸铁、铝合金供选择。
