详细内容

  水力旋流器是利用回转流进行分级的设备,由一个空心圆柱体和圆锥体(锥角20°)连接而成。圆柱体的直径即代表旋流器的规格。在圆柱体中心插入一个溢流管,沿切线方向接有给管,在圆锥体下部留有沉沙口。矿浆在压力作用下,沿给矿管进入旋流器内,作回转运动,粗颗粒因惯性离心力大而被抛向器壁,并逐渐向下流动由底部排出成为尘沙,细颗粒向器壁移动的速度较小,被朝向中心流动的液体带动由中心溢流管排出,成为溢流。

  衬胶水力旋流器内衬耐磨橡胶,主要有溢流管,蜗形体、圆柱体、椎体和二级沉砂咀组成。给矿口的形状选用渐开线形式,矿流横截面从圆管形逐渐向矩形过度,因此矿浆在经过渐开线状运动时,可以使矿浆中的固体物料进行定向和初步分段,进入旋流器圆柱体的内壁能够形成层流减少紊流,取得很好的分级效果,并且能在较低的给矿压力下获得较大的处理能力。
衬胶水力旋流器造价低、体积小、安装方便,在选矿厂、石英厂、选煤厂等行业已广泛使用,比传统螺旋分级机分级效果更好,效益更高。

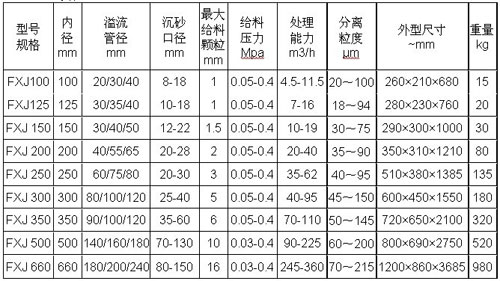

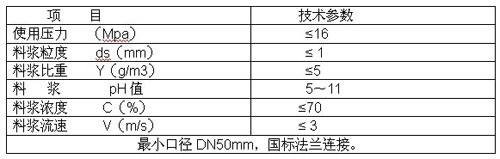

主要技术参数:
